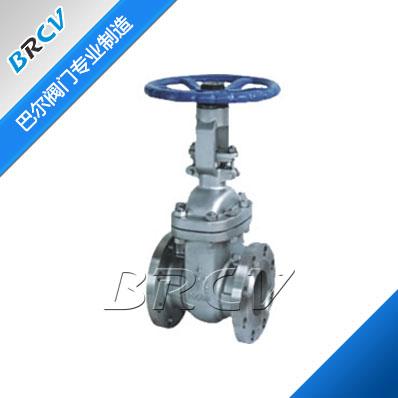

Z40H美標不銹鋼閘閥主要性能規(guī)范

公稱壓力（Lb）

強度試驗

水密封試驗

氣密封試驗

MPa

Lbf/in2

Mpa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

Z40H美標不銹鋼閘閥主要零件材質

閥體、閥蓋、閘板

WCB

ZG1Cr18Ni9Ti

CF8（304）

CF3（304L）

ZG1Cr18Ni12Mo2Ti

CF8M（316）

密封面

Cr13或硬質合金

本體（W）或硬質合金（Y）

閥桿及內(nèi)件

2Cr13

1Cr18Ni9Ti

0Cr19Ni9（304）

00Cr19Ni11（304L）

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2（316）

填料

柔性石墨

墊片

不銹鋼纏繞墊片

適用介質

水、蒸汽、油品等

硝酸等腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

適用溫度

-29~425 ℃

-40~500 ℃

Z40H美標不銹鋼閘閥主要外形和連接尺寸

公斤級
或
公稱壓力

DN

尺寸（mm）

重量（kg）

d

L

LJ

D

D1

D2

b

Z-φd

W

H開

mm

in

ZA40

ZA540

ZA940

ZA40

ZA540

ZA940

Class150
PN2.0MPa

25

1

25

127

140

108

79.5

51

11.5

4-15

120

200

-

330

7

-

31

32

1 1/4

32

140

153

117

89

64

13.0

4-15

140

235

-

375

9

-

33

40

1 1/2

38

165

178

127

98.5

73

14.5

4-15

180

285

-

435

13

-

38

50

2

51

178

191

152

120.5

92

16.0

4-19

180

390

-

610

19

-

45

65

2 1/2

64

190

203

178

139.5

105

17.5

4-19

200

435

-

655

24

-

65

80

3

76

203

216

190

152.5

127

19.5

4-19

200

515

-

680

36

-

85

100

4

102

229

242

229

190.5

157

24.0

8-19

250

595

-

750

46

-

95

125

5

127

254

267

254

216.0

186

24.0

8-22

250

725

-

820

65

-

115

150

6

152

267

280

279

241.5

216

25.5

8-22

300

780

-

900

82

-

135

200

8

203

292

305

343

298.5

270

29.0

8-22

300

975

1010

1060

126

155

182

250

10

254

330

343

406

362.0

324

30.5

12-25

350

1150

1190

1250

178

213

230

300

12

305

356

369

483

432.0

381

32.0

12-25

400

1380

1420

1500

258

290

320

350

14

337

381

394

533

476.0

413

35.0

12-29

400

1540

1580

1750

385

430

470

400

16

387

406

419

597

540.0

470

37.0

16-29

500

1740

1780

1950

485

540

610

450

18

438

432

445

635

578

533

40

16-32

500

1950

1990

2150

580

640

710

500

20

489

457

470

699

635.0

584

43.0

20-32

600

2180

2220

2350

680

740

820

600

24

591

508

521

813

749.5

692

48.0

20-32

650

2560

2600

2710

940

1000

1080

Class300
PN5.0MPa

25

1

25

165

178

124

89.0

51

17.5

4-19

140

215

-

370

9

-

38

32

1 1/4

32

178

191

133

98.5

64

19.5

4-19

180

255

-

420

12

-

42

40

1 1/2

38

190

203

156

114.5

73

21.0

4-22

200

320

-

480

16

-

55

50

2

51

216

232

165

127.0

92

22.5

8-19

200

425

-

650

26

-

69

65

2 1/2

64

241

257

190

149.0

105

25.5

8-22

250

460

-

700

34

-

80

80

3

76

283

299

210

168.5

127

29.0

8-22

300

540

-

740

47

-

100

100

4

102

305

321

254

200.0

157

32.0

8-22

300

630

-

795

73

-

110

125

5

127

381

397

279

235.0

186

35.0

8-22

350

760

-

850

110

-

145

150

6

152

403

419

318

270.0

216

37.0

12-22

350

825

-

990

130

-

200

200

8

203

419

435

381

330.0

270

41.5

12-25

400

1020

1055

1150

210

250

295

250

10

254

457

473

445

387.5

324

48.0

16-29

450

1200

1240

1350

280

340

390

300

12

305

502

518

521

451.0

381

51.0

16-32

500

1425

1465

1560

400

450

570

Class600
PN10.0MPa

25

1

25

216

216

124

89.0

51

17.5

4-19

180

215

-

420

16

-

52

32

1 1/4

32

229

229

133

98.5

64

21.0

4-19

180

270

-

480

25

-

62

40

1 1/2

38

241

241

156

114.5

73

22.5

4-22

200

345

-

550

30

-

74

50

2

51

292

295

165

127.0

92

25.5

8-19

250

470

-

680

42

-

82

65

2 1/2

64

330

333

190

149.0

105

29.0

8-22

250

520

-

750

55

-

97

80

3

76

356

359

210

168.5

127

32.0

8-22

300

570

-

820

70

-

120

100

4

102

432

435

273

216.0

157

38.5

8-25

300

700

-

870

120

-

155

125

5

127

508

511

330

266.5

186

44.5

8-29

350

780

-

950

180

-

250

150

6

152

559

562

356

292.0

216

48.0

12-29

400

850

890

1100

250

290

340
